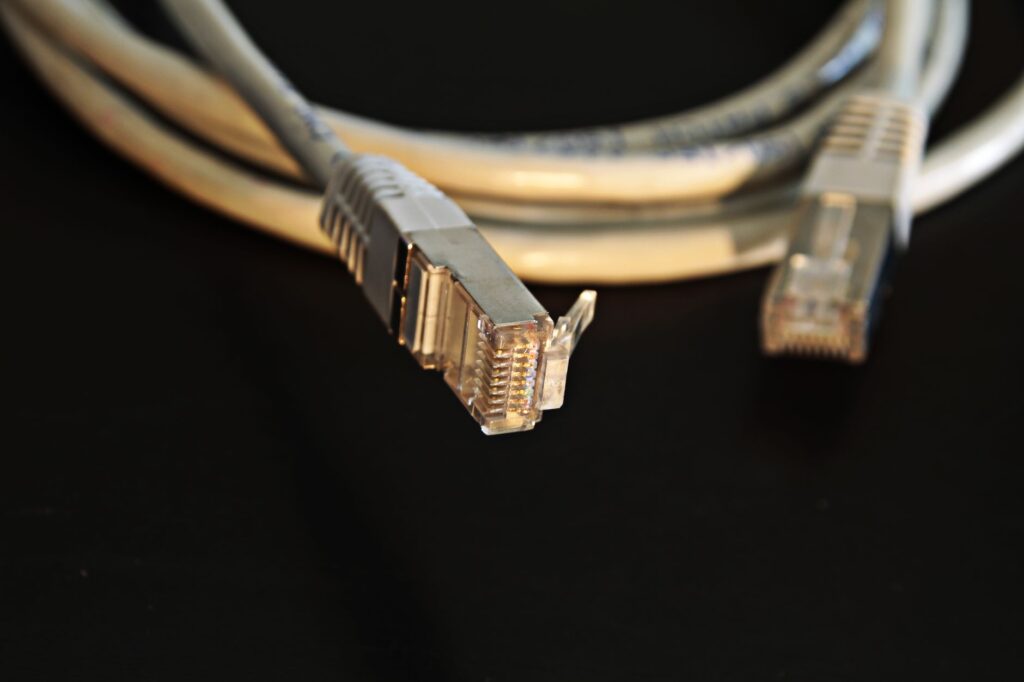

Kabel Cat 5e, Cat 6 czy Cat 7 – jaki przewód Ethernet wybrać do domowej sieci?

Wybór okablowania sieciowego do domu wydaje się prosty do momentu, w którym w sklepach pojawiają się oznaczenia od Cat 5e do Cat 8, a różnice w cenach sięgają kilkuset procent. Zakup przewodu niedopasowanego do realnych potrzeb może skutkować niestabilnym łączem, problemami z uziemieniem lub niepotrzebnie wydanym budżetem na standardy, których domowy sprzęt nie potrafi wykorzystać.

Kabel Ethernet kładziony pod tynkiem lub w listwach przypodłogowych zostaje w budynku na kilkanaście lub kilkadziesiąt lat. Błędy popełnione na etapie planowania infrastruktury mszczą się przy próbie modernizacji łącza światłowodowego, podłączeniu szybkiego serwera NAS czy instalacji punktów dostępowych Wi-Fi nowej generacji.

Błąd 1: Przepłacanie za Cat 7 w domowych instalacjach

Kategoria 7 (Cat 7) jest często promowana w sklepach jako rzekomo najlepszy, najnowocześniejszy wybór do każdego nowoczesnego domu. W rzeczywistości standard ten powstał z myślą o centrach danych i sieciach przemysłowych, a jego implementacja w typowym mieszkaniu rodzi liczne komplikacje techniczne.

Niezgodność ze standardem RJ45 i problem złączy

Oficjalna norma dla Cat 7 (klasa F) zakłada pracę na częstotliwości do 600 MHz. Standard ten nie został zaprojektowany z myślą o powszechnie znanym złączu RJ45, lecz dla specjalistycznych wtyków GG45 lub TERA.

Kable sprzedawane na rynku konsumenckim jako „patchcord Cat 7 RJ45” to najczęściej hybrydy. Zastosowanie tradycyjnej końcówki RJ45 powoduje, że cały tor transmisyjny traci parametry nominalne kategorii 7 i w praktyce działa na poziomie kategorii 6 lub 6A.

Brak korzyści prędkościowych względem Cat 6A

Kategoria 7 oferuje przepustowość 10 Gb/s na dystansie do 100 metrów. Dokładnie taki sam transfer 10 Gb/s na 100 metrach zapewnia standard Cat 6A pracujący w paśmie do 500 MHz.

Domowe routery, karty sieciowe, switche oraz konsole posiadają porty RJ45 pracujące w standardach 1 Gb/s, 2.5 Gb/s, 5 Gb/s lub 10 Gb/s (10GBASE-T). Standard 10GBASE-T został zoptymalizowany pod kategorię 6A, co sprawia, że inwestowanie w Cat 7 nie przynosi żadnego zysku wydajnościowego w sieci lokalnej.

Jak rozpoznać ten błąd i co wybrać zamiast Cat 7?

Błąd polega na kupowaniu sztywnych, drogich przewodów Cat 7 do zasilania telewizora, konsoli czy prostego switcha. Skutkiem jest trudny montaż, problemy ze zginaniem kabla w puszkach oraz wysoki koszt osprzętu.

• Do instalacji podtynkowych wymagających 10 Gb/s wybierz certyfikowany przewód Cat 6A U/UTP lub Cat 6A F/UTP.
• Do połączeń bezpośrednich (patchcordy między routerem a komputerem) w zupełności wystarczy elastyczny kabel Cat 6.

Błąd 2: Układanie przestarzałego kabla Cat 5e w ścianach

Kategoria 5e przez ponad dwie dekady była domyślnym standardem okablowania strukturalnego. Choć przewód ten nadal pozwala na uzyskanie transferu 1 Gb/s, montowanie go na stałe w ścianach podczas remontu lub budowy domu jest krótkowzroczną oszczędnością.

Ograniczenia pasma i standardu Multi-Gigabit

Kabel Cat 5e pracuje w paśmie do 100 MHz. O ile radzi sobie ze standardowym połączeniem 1 Gb/s (1000BASE-T), o tyle ma wyraźne trudności z obsługą nowszych prędkości 2.5 Gb/s (2.5GBASE-T) oraz 5 Gb/s (5GBASE-T) na dłuższych odcinkach.

Współczesne routery światłowodowe od operatorów coraz częściej oferują porty LAN o przepustowości 2.5 Gb/s. Zastosowanie Cat 5e w peszlach może uniemożliwić wykorzystanie pełnej prędkości łącza internetowego na komputerach stacjonarnych czy domowych serwerach plików.

Problem ze spadkiem wydajności przy zasilaniu PoE

Kable Cat 5e zazwyczaj posiadają cienkie żyły miedziane (często AWG 26 lub AWG 24). Przy zasilaniu urządzeń przez sieć (Power over Ethernet – standardy PoE+ 802.3at lub PoE++ 802.3bt) cienkie przewody generują większy opór i mocniej się nagrzewają.

Skutkiem nagrzewania się kabla w wiązce jest degradacja parametrów transmisyjnych oraz spadek napięcia docierającego do urządzenia końcowego, takiego jak kamera monitoringu IP lub zaawansowany punkt dostępowy Wi-Fi 6/7.

Praktyczna korekta: kiedy Cat 5e wystarczy, a kiedy go unikać?

Cat 5e można pozostawić w istniejącej instalacji, jeśli działa poprawnie i nie planujesz wymiany urządzeń na szybsze niż 1 Gb/s. Nie należy go jednak kupować do nowych tras kablowych.

• Unikaj Cat 5e: W peszlach podtynkowych, na strychach, w pionach instalacyjnych oraz przy zasilaniu kamer PoE.
• Akceptowalne użycie Cat 5e: Krótkie patchcordy do urządzeń o niskich wymaganiach (bramki Smart Home, starsze drukarki sieciowe, dekodery TV).

Błąd 3: Niewłaściwy dobór ekranowania (UTP vs FTP/STP)

Wielu użytkowników zakłada, że kabel ekranowany (FTP, STP) jest zawsze lepszy od nieekranowanego (UTP). W warunkach domowych nieprawidłowo zainstalowany kabel ekranowany może działać gorzej niż zwykła, nieekranowana skrętka.

Dlaczego nieuziemiony ekran działa jak antena?

Ekran ze srebrnej folii aluminiowej lub oplotu miedzianego ma za zadanie zbierać zakłócenia elektromagnetyczne (EMI) i odprowadzać je do uziemienia. Aby ten mechanizm zadziałał, cały tor transmisyjny musi być ciągły i poprawnie uziemiony z jednej lub obu stron instalacji.

Jeśli włożysz kabel ekranowany FTP do zwykłego, plastikowego gniazda ściennego i podłączysz go do taniego domowego routera z plastikowymi portami RJ45, ekran nie zostanie uziemiony. Zamiast chronić sygnał, zacznie działać jak antena odbierająca zakłócenia z otoczenia, co może prowadzić do gubienia pakietów i retransmisji danych.

Kłopotliwe pętle mas w instalacjach budynkowych

W przypadku połączenia kablem ekranowanym dwóch urządzeń podłączonych do różnych faz zasilania lub odległych gniazd 230V może powstać różnica potencjałów. Prowadzi to do powstania tzw. pętli masy, w której przez ekran kabla Ethernet płynie prąd wyrównawczy.

Zjawisko to może wywołać zakłócenia w transmisji sieciowej, a w skrajnych przypadkach doprowadzić do uszkodzenia portów LAN w podłączonych urządzeniach.

Jak poprawnie dobrać konstrukcję kabla?

W 95% instalacji domowych optymalnym i w pełni wystarczającym rozwiązaniem jest skrętka nieekranowana.

• U/UTP (Unshielded): Przewód całkowicie nieekranowany. Elastyczny, łatwy w zarabianiu, tani i odporny na błędy montażowe. Standard dla domów i mieszkań.
• F/UTP (Foiled): Przewód z folią owiniętą wokół wszystkich czterech par. Stosuj go tylko wtedy, gdy kabel biegnie w jednym korycie z przewodami siłowymi 400V i posiadasz uziemioną szafę rack oraz patchpanel.
• S/FTP (Shielded/Foiled): Każda para w folii, całość w oplocie. Dedykowany do przemysłu i serwerowni; w domu niemal zawsze zbędny.

Błąd 4: Zakup tanich kabli ze stopu aluminium (CCA zamiast 100% Cu)

Jednym z najpoważniejszych zagrożeń jakościowych w tańszych ofertach rynkowych jest materiał wykonania przewodnika. Producenci oferują bardzo tanie przewody oznaczone skrótem CCA (Copper-Clad Aluminium) zamiast czystej miedzi (Cu / OFC).

Czym jest CCA i dlaczego degraduje sieć?

CCA to przewód aluminiowy pokryty z zewnątrz jedynie cienką warstwą miedzi. Aluminium charakteryzuje się znacznie wyższą rezystancją (oporem elektrycznym) niż czysta miedź, a także gorszą elastycznością mechaniczną.

Jak rozpoznać kabel CCA i ustrzec się przed pomyłką?

Kable ze stopów aluminium są powszechnie sprzedawane na portalach aukcyjnych jako „okazje cenowe”. Brak oznaczenia materiału w specyfikacji technicznej niemal zawsze oznacza stop CCA. W warunkach domowych skutkuje to problemami z negocjacją prędkości gigabitowej na odcinkach powyżej 20 metrów oraz ryzykiem awarii przy zasilaniu urządzeń przez PoE.

• Szukaj wyraźnego oznaczenia: 100% Cu, Pure Copper lub OFC (Oxygen-Free Copper) w karcie katalogowej.
• Sprawdź wagę szpuli: 305-metrowy karton kabla miedzianego Cat 6 waży około 12–14 kg, podczas gdy wersja CCA waży zaledwie 6–8 kg.
• Wykonaj prosty test mechaniczny: odizoluj żyłę i zeskrob nożykiem wierzchnią warstwę. Srebrny rdzeń oznacza aluminium (CCA), jednolity pomarańczowo-złoty kolor to czysta miedź.

Błąd 5: Mylenie kabla instalacyjnego (drut) z kablem krosowym (linka)

Kable Ethernet występują w dwóch różnych konstrukcjach fizycznych rdzenia: jako jednodrutowe (solid core) oraz wielodrutowe (stranded core, potocznie zwane linką). Zastosowanie niewłaściwego typu do danego zastosowania utrudnia montaż i prowadzi do niestabilnego styku w złączach.

Dlaczego zarabianie wtyku RJ45 na kablu typu drut jest błędem?

Kabel instalacyjny (drut) składa się z jednego, grubego kawałka miedzi w każdej żyle. Jest sztywny i został zaprojektowany do montażu na stałe w ścianach, kanałach kablowych oraz do terminowania w gniazdach ściennych i patchpanelach za pomocą złączy szczelinowych typu LSA (IDC).

Kabel krosowy (linka) składa się z wiązki wielu cienkich drucików w każdej żyle. Jest elastyczny, odporny na częste zginanie i służy do produkcji gotowych patchcordów łączących gniazdo w ścianie z komputerem lub router ze switchem.

Zaciśnięcie standardowej wtyczki męskiej RJ45 bezpośrednio na kablu typu drut powoduje, że noże wtyku nie wbijają się w żyłę poprawnie, lecz ześlizgują się po jej krawędzi. Skutkiem jest mikroskopijny luz, który po kilku miesiącach powoduje losowe zrywanie połączenia i spadek prędkości do 100 Mb/s.

Praktyczna reguła montażu

• W ścianach i peszlach: Prowadź wyłącznie kabel instalacyjny typu drut. Zakończ go z obu stron gniazdem ściennym (moduł Keystone) lub panelem krosowym (patchpanel).
• Od gniazda do urządzenia: Stosuj fabrycznie zarobione kable krosowe typu linka.
• Jeśli musisz zarobić wtyk RJ45 bezpośrednio na drucie (np. przy montażu kamery zewnętrznej), użyj specjalnych złączy beznarzędziowych typu Field Termination Plug przystosowanych do żył litych.

Co sprawdzić przed podjęciem ostatecznej decyzji zakupowej?

Zanim zamówisz rolkę kabla lub zestaw patchcordów, zweryfikuj trzy kluczowe parametry techniczne:

• Średnica żyły (AWG): Wybieraj kable o grubości AWG 23 lub AWG 24 (dla Cat 6 i 6A). Cieńsze przewody AWG 26 lub AWG 28 generują większe straty przy zasilaniu PoE i mają mniejszą odporność na naciąganie podczas wciągania do peszli.
• Klasa palności powłoki: W budynkach mieszkalnych wybieraj kable z powłoką LSOH/LSZH (Low Smoke Zero Halogen) zamiast standardowego PVC. W razie pożaru powłoka bezhalogenowa nie wydziela toksycznych i żrących gazów.
• Promień gięcia: Pamiętaj, że kable Cat 6 i Cat 6A wymagają większego promienia gięcia (zazwyczaj 4-krotność do 8-krotności średnicy zewnętrznej kabla) ze względu na wewnętrzny krzyżak separujący pary. Nie zginaj ich pod kątem prostym w puszkach instalacyjnych.

Checklista: Jaki kabel Ethernet wybrać do domowej sieci?

Skorzystaj z poniższej listy kontrolnej, aby dobrać odpowiedni standard do konkretnego miejsca w Twoim domu:

• Nowa instalacja podtynkowa na lata (standard rekomendowany):

  Wybierz Cat 6 U/UTP z czystej miedzi (100% Cu, drut, AWG 23/24). Zapewni pełne 1 Gb/s oraz 2.5 Gb/s / 5 Gb/s na dystansie do 100 metrów, a także 10 Gb/s na odcinkach do 55 metrów (w zupełności wystarczających w domu).
• Instalacja przyszłościowa pod pełne 10 Gb/s na 100 m:

  Wybierz Cat 6A U/UTP lub Cat 6A F/UTP (100% Cu, drut). Idealne rozwiązanie do połączenia serwera NAS, głównego switcha oraz szybkich punktów dostępowych Wi-Fi 7.
• Połączenia ruchome i krótkie odcinki (patchcordy):

  Wybierz elastyczne przewody Cat 6 U/UTP (linka, z fabrycznymi wtykami RJ45) do łączenia komputerów, konsol, telewizorów i drukarek z gniazdami ściennymi.
• Monitoring zewnętrzny i punkty dostępowe w ogrodzie:

  Wybierz przewód zewnętrzny Cat 6 z powłoką polietylenową (PE), odporną na promieniowanie UV oraz wilgoć, opcjonalnie z wypełnieniem żelowym zapobiegającym wnikaniu wody.
• Czego unikać w domowych warunkach:

  Zrezygnuj z kabli Cat 7 (brak natywnych złączy RJ45 i wysoki koszt), kabli CCA (wysoka awaryjność i ryzyko przegrzania) oraz nieuziemionego okablowania S/FTP (ryzyko zakłóceń elektromagnetycznych).

Jak zweryfikować poprawność wykonanej instalacji?

Nawet przy zakupie miedzianego przewodu Cat 6 błędy na etapie układania lub rozszywania w gniazdach mogą zredukować prędkość połączenia do 100 Mb/s. Po zakończeniu montażu przeprowadź podstawową diagnostykę:

• Test ciągłości par (tester RJ45): Prosty tester diodowy za kilkadziesiąt złotych pozwala sprawdzić, czy wszystkie 8 żył ma prawidłowy styk oraz czy nie doszło do zamiany kolejności przewodów (np. pomylenia standardu T568A z T568B na przeciwnych końcach trasy).
• Weryfikacja prędkości linku w systemie: Po podłączeniu komputera do gniazda sprawdź status karty sieciowej w systemie operacyjnym. Prawidłowo wykonana instalacja powinna automatycznie zestawić połączenie z prędkością 1,0 Gb/s (1000 Mb/s) lub 2,5 Gb/s. Wynegocjowanie linku 100 Mb/s oznacza najczęściej uszkodzenie lub brak styku na co najmniej jednej z par (pary 1-2 oraz 3-6 odpowiadają za 100 Mb/s; gigabit wymaga bezwzględnie wszystkich 4 par).
• Test przepustowości w sieci lokalnej: Uruchom narzędzie iPerf3 między dwoma komputerami wpiętymi do sieci kablowej. Test ten bada rzeczywisty transfer wewnątrz sieci domowej z pominięciem ograniczeń prędkości łącza internetowego i pozwala wykluczyć gubienie pakietów pod pełnym obciążeniem.
